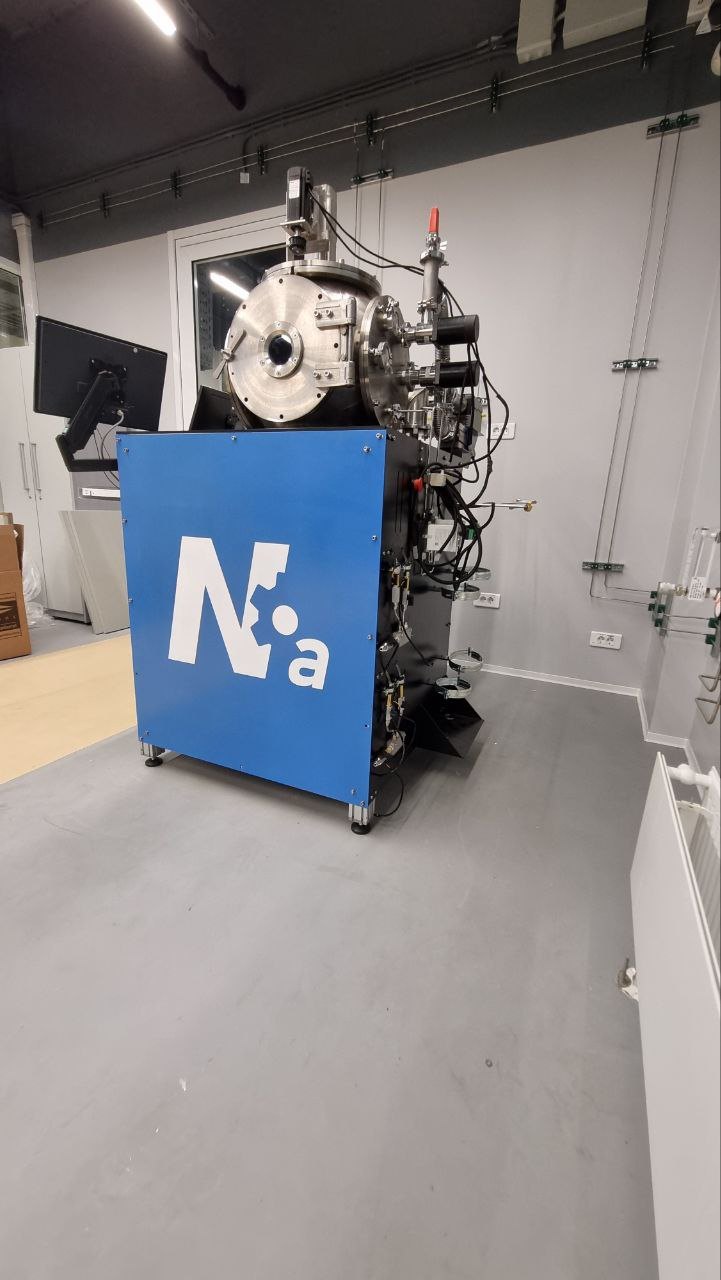

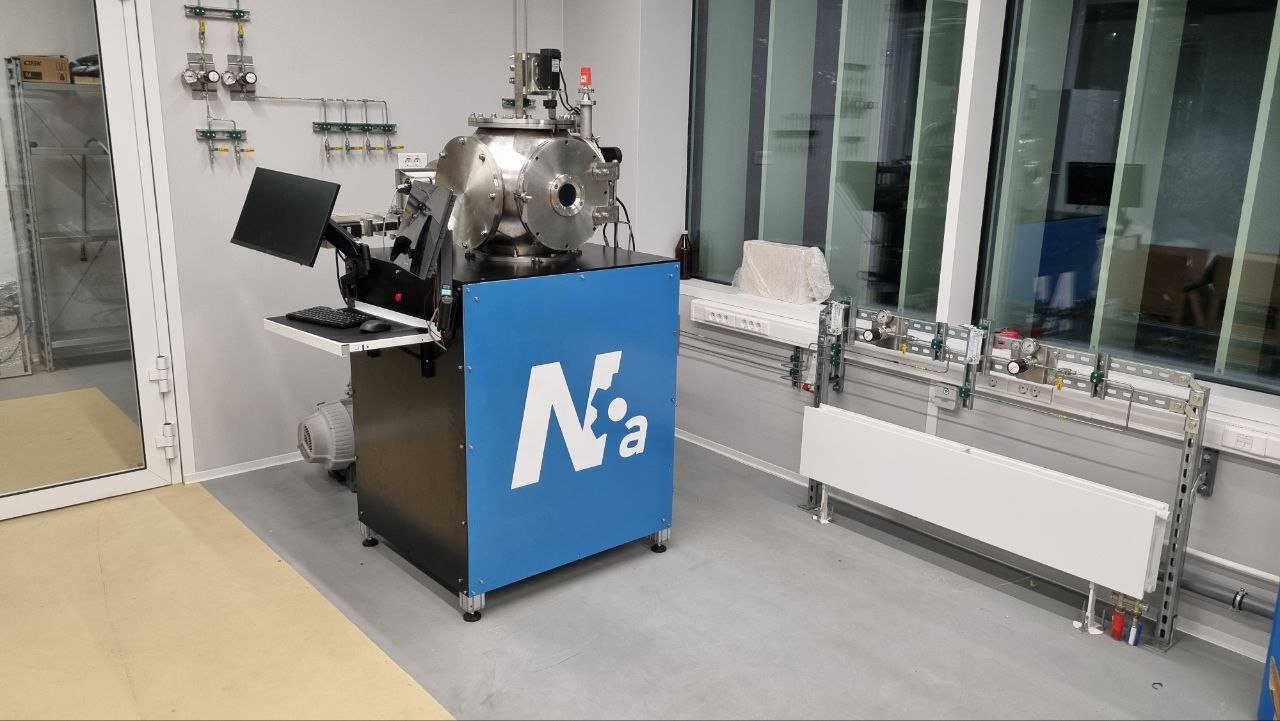

«Тетрадон»: возврат контроля среды на установке магнетронного напыления

01Задача

Установка магнетронного напыления «Тетрадон» наносит металлические и диэлектрические плёнки в производстве фотоэлементов нового поколения. К моменту обращения она физически работала, но перестала держать состав газовой среды — а без этого выпускать годную продукцию нельзя.

Плёнки наносят реактивным магнетронным распылением: металл распыляется в среде рабочего газа (аргон) и реактивного (кислород или азот), и именно парциальное давление реактивного газа определяет стехиометрию — получится проводящий оксид, диэлектрик или что-то промежуточное. От стехиометрии зависят показатель преломления, поглощение и проводимость каждого слоя, а в фотоэлементе работает не отдельная плёнка, а вся стопка слоёв с заданным составом и толщиной. Ошиблись в составе одного слоя — «поехала» вся стопка.

Реактивное распыление вдобавок неустойчиво само по себе. Зависимость режима от потока реактивного газа гистерезисна: есть «металлическая» ветвь и «отравленная» (мишень покрыта соединением), между которыми установка перескакивает, а скорость осаждения и состав меняются скачком. Удержать рабочую точку без обратной связи по составу среды нельзя. «Тетрадон» потерял именно это — предсказуемую стехиометрию от партии к партии; формально установка работала, фактически результат был непредсказуем.

02Почему это было непросто

Развилка типовая: ждать вендора, которого может не быть или который отвечает месяцами, — или вернуть контроль имеющейся установке там, где иначе пришлось бы покупать новую. Второй путь дешевле и быстрее, но требует точности сразу по нескольким осям.

• Откачка под газовую нагрузку. Реактивный процесс идёт при постоянном напуске газа, поэтому важна эффективная быстрота при рабочем расходе, а не объём камеры — иначе давление и состав не удержать.
• Конечный внутривакуумный объём. Новые узлы не должны перекрывать потоки распыления и обзор существующих.
• Каждый ввод — потенциальная течь. Или «виртуальная течь» — захваченный объём, газящий внутрь; для реактивного процесса лишний неуправляемый кислород или водяной пар критичны.
• Один контур управления. Новые системы нужно завести в общий контур, а не оставить оператору второй пульт рядом с первым.

03Как мы подошли

Отправная точка — не каталог узлов, а диагностика состояния. Определили, какое базовое давление установка реально держит, откуда газовая нагрузка (постоянное натекание извне против газоотделения стенок, спадающего с откачкой), что осталось от штатной автоматики. Только по этой картине сформировали ТЗ на модернизацию — от процесса: что установка должна снова уметь (держать рабочий вакуум под нагрузкой, раздельно дозировать газы, видеть парциальный состав, вести серию за одну откачку) — и каждый узел закрыл конкретную потерянную функцию.

ТЗ на модернизацию пишется от процесса, а не от каталога узлов.

04Что сделали

Откачка под газовую нагрузку

Заменили систему вакуумной откачки. Турбомолекулярный насос подобран под газовую нагрузку реактивного процесса — важна эффективная быстрота при постоянном напуске, а не паспортная цифра на пустой камере. Широкодиапазонный датчик перекрывает путь от атмосферы до высокого вакуума одним прибором, без разрыва показаний на границе диапазонов — там, где при переходе к рабочему давлению обычно и теряется контроль. Шибер отсекает камеру от насоса при перезагрузке: образцы меняют, не срывая вакуум во всём тракте и не термоциклируя насос циклом «останов — разгон».

Базовый вакуум и чистота среды

Предельное давление определяется не насосом, а балансом откачки с натеканием и газоотделением стенок. Мы развели эти вклады — течь даёт постоянный подсос извне, газоотделение спадает со временем и откачкой — и обслуживанием уплотнений и камеры вернули базу, от которой процесс вообще считается. Для реактивного напыления особенно критичен остаточный водяной пар: он окисляет неуправляемо и сдвигает стехиометрию мимо заданной, так что низкое базовое давление здесь — не самоцель, а условие повторяемости.

Управляемая среда с обратной связью

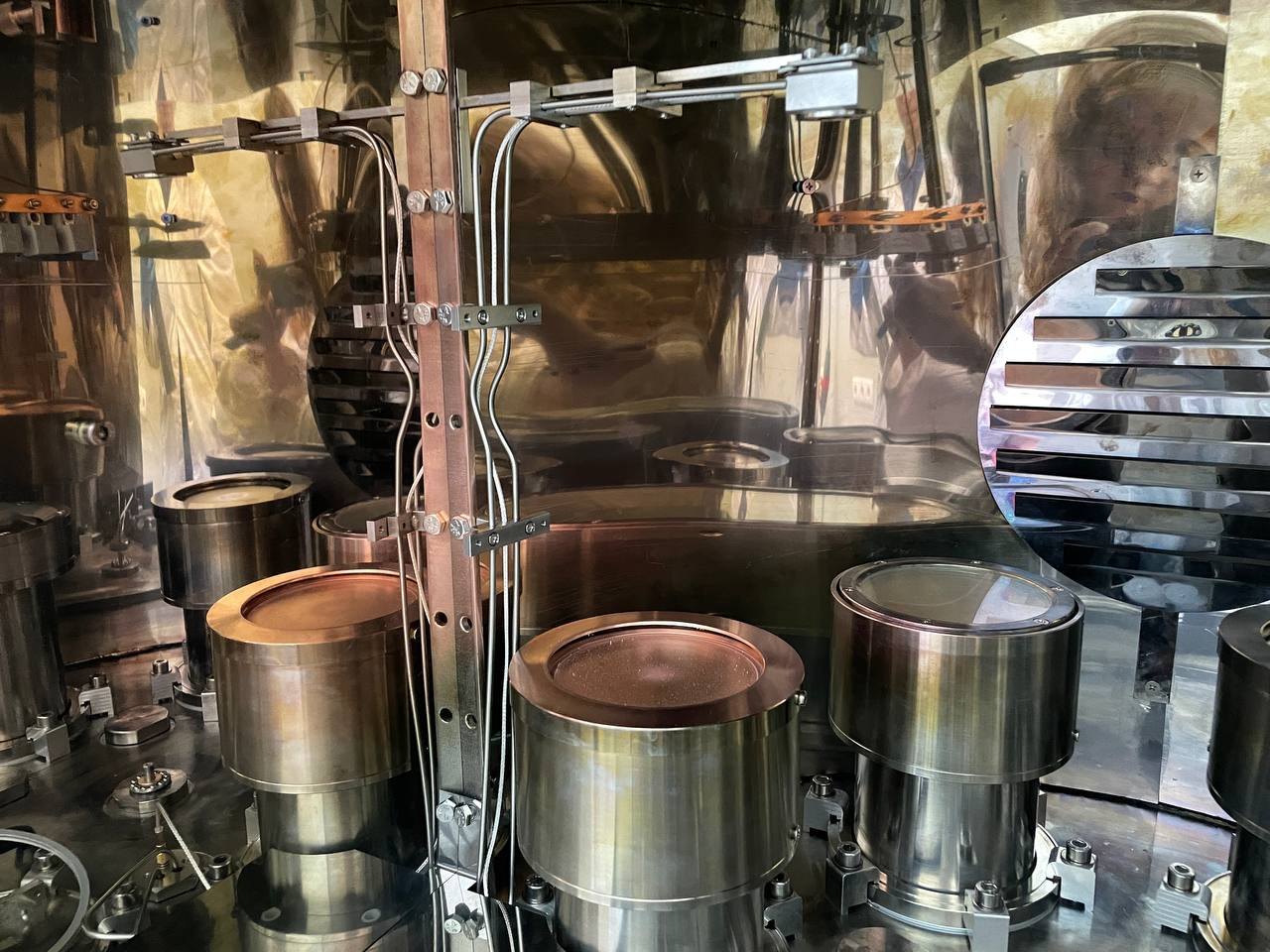

Поставили двухканальную систему газонапуска — раздельную дозировку рабочего и реактивного газа: состав плёнки задаётся соотношением потоков, и одним каналом его не установить. Парциальный состав среды вывели на квадрупольный масс-спектрометр — он показывает не суммарное давление, а из чего оно складывается: по парциальным пикам видно и рабочую точку реактивного газа, и происхождение примеси (натекание извне против газоотделения). Это и есть та обратная связь, которая держит процесс вне петли отравления мишени — там, где раньше режим уходил сам по себе. Отдельно завели коммуникации охлаждения магнетронов: большая часть вложенной мощности уходит в тепло, и его отвод задаёт предельную мощность распыления, длительность процесса и тепловую стабильность мишени.

Серийность без потери равномерности

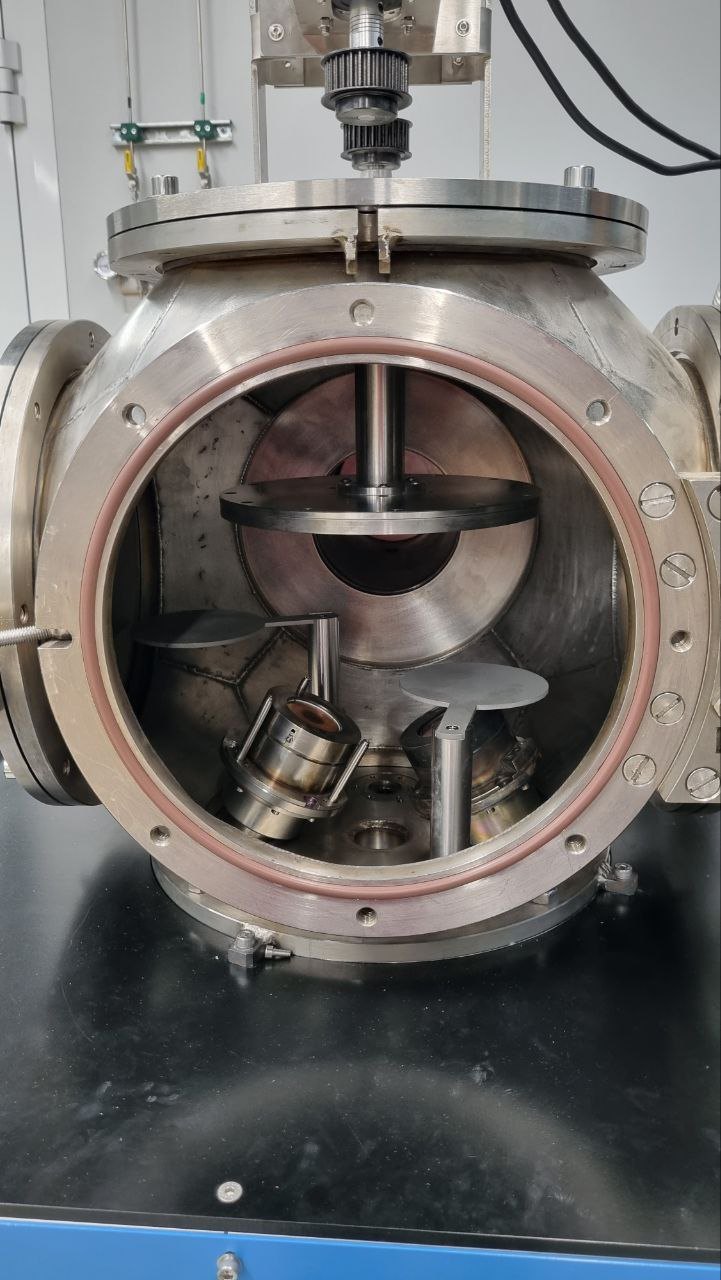

Вращающийся держатель на 1–16 подложек размерами от 25×25 до 100×100 мм. Вращение усредняет положение подложки относительно точечного магнетрона и выравнивает толщину по площади — без него равномерность на приемлемом уровне не получить. Шестнадцать позиций дают серию за одну откачку: время выхода на вакуум (а для чистой базы оно ощутимо) амортизируется на всю партию, а не тратится на каждый образец; диапазон типоразмеров позволяет вести и мелкие образцы, и крупные пластины без переоснастки.

Единый контур управления

Все узлы, влияющие на давление и состав, свели в одну АСУ ТП на ПЛК Siemens S7 с аппаратными и программными блокировками. Последовательность операций с вакуумом (форвакуум → выход турбонасоса на режим → рабочее давление → напуск газов) задана программно и защищена блокировками, а не памятью оператора; рецепт хранится и повторяется от запуска к запуску. Оператор ведёт процесс из одного интерфейса — новые системы заведены в существующий контур, а не добавлены вторым пультом.

05Параметры установки

Диапазоны и решения, которые установка держит после модернизации:

06Результат

После модернизации установка снова выпускает продукцию с воспроизводимым от запуска к запуску режимом: рабочий вакуум восстановлен, состав среды под контролем в реальном времени, серия обрабатывается за одну откачку. Заказчик получил работающую установку вместо покупки новой — с управляемым процессом, а не только «крутящимся железом».
